Basic Properties

Certification: ISO9001, CE, CCC, RoHS

Trading Properties

Minimum Order Quantity: 3,000 เมตร

Price: US $0.5-1 / Meter

เครื่องชาร์จไฟฟ้า EV ความดันสูง 1000 วอลต์ รายละเอียดสินค้า รายละเอียด CABLE NAME ชื่อสาย สายไฟฟ้า สายเคเบิล SPEC 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0.75mm2สอดคล้องกับ RoHS รายการ A: 2C × 80mm2B: 1C × 25mm2C: 1C × 4mm2D: (3C × 0.75mm2) ((P2)E: (7C × 0.75mm2) การ สร้าง อย่าง ละเอียด ส่วนประกอ...

Product Details

เน้น:

สายชาร์จไฟฟ้า DC EV

,

สายการชาร์จ TPU ประกอบด้วยไฟฟ้าไฟฟ้า

,

สายชาร์จ EV ที่สอดคล้องกับ RoHS

Sheath Material: tpe

Insulation Material: TPU

Material Shape: ลวดกลม

Cable Specification: 2C × 80MM2+1C × 25MM2+2C × 4MM2+(3C × 0.75MM2) (P2)+(7C × 0.75MM2)

Conductor Material: ทองแดงเปลือยควั่น

Conductor Size: 2580/0.20 ±0.008มม., 798/0.20 ±0.008มม., 224/0.15±0.008มม.

Outer Diameter: 12.40±0.25มม., 7.00±0.20มม., 2.70±0.15มม., 1.40±0.10มม.

Insulation Thickness: 1.60 มม., 1.20 มม., 1.00 มม., 0.50 มม

Rated Voltage: ไฟฟ้ากระแสตรง 1000V

Rated Temperature: แจ็คเก็ต -40 ~ 90ºC, ฉนวน -40 ~ 125ºC

Max Conductor Resistance: 0.242Ω/กม., 0.78Ω/กม., 4.95Ω/กม., 26Ω/กม.

Insulation Voltage Withstand: AC 2.5kV/5 นาทีกระแสรั่ว≤5ma

Min Insulation Resistance: 500mΩ.km

Tensile Strength: ≥20MPA

Elongation: ≥300%

Product Description

เครื่องชาร์จไฟฟ้า EV ความดันสูง 1000 วอลต์

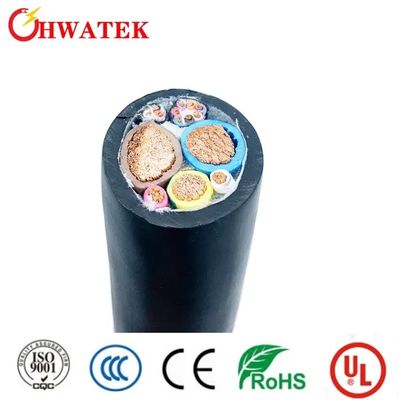

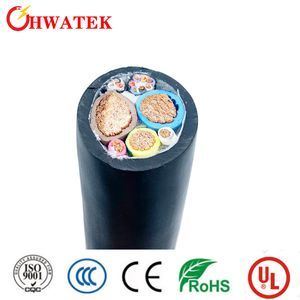

1000V HV High Voltage EV Power Charger Multicore DC Electric Wire Cable product photo

รายละเอียดสินค้า

รายละเอียด	CABLE NAME ชื่อสาย	สายไฟฟ้า
สายเคเบิล SPEC	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0.75mm2 สอดคล้องกับ RoHS
รายการ	A: 2C × 80mm2 B: 1C × 25mm2 C: 1C × 4mm2 D: (3C × 0.75mm2) ((P2) E: (7C × 0.75mm2)

การ สร้าง อย่าง ละเอียด

ส่วนประกอบ	รายละเอียด
คอนดักเตอร์	วัสดุผงทองแดง ขนาด: - 2580/0.20 ± 0.008 มม. - 798/0.20 ± 0.008 มม. - 224/0.15±0.008 มม. +10/1# Tinsel+1000D เคฟลาร์ - 40/0.15±0.008mm + 10/0.19mm ทินเซล + 200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D เคฟลาร์
O.D. ((Ref.)	12.40±0.25 มิลลิเมตร 7.00±0.20 มิลลิเมตร 2.70±0.15 มิลลิเมตร 1.40±0.10 มิลลิเมตร 1.40±0.10 มิลลิเมตร
อุปกรณ์กันไฟ	วัสดุโทรพลาสติก (EF2585,85±3A) ขนาดความหนาเฉลี่ย:1.60 มม. 1.20 มม. 1.00 มม. 0.50 มม. 0.50 มม. ความหนาขั้นต่ําในจุดใด:1.34 มิลลิเมตร 0.98 มิลลิเมตร 0.80 มิลลิเมตร 0.35 มิลลิเมตร โรคเกินแรง:15.60±0.40 มิลลิเมตร 9.60±0.30 มิลลิเมตร 4.70±0.20 มิลลิเมตร 2.50±0.10 มิลลิเมตร 2.50±0.10 มิลลิเมตร
คาเบิ้ล-1	เติม:/ Cotton ผ้าใบ วัสดุ/ Al-mylar (หน้าออก) / ไม่เนื้อ
BRAID	วัสดุ/ ธนูทองแดง ขนาด:0.12 มิลลิเมตร ≥60%
ชุดใน	วัสดุ/ TPE / TPE ขนาดความหนาเฉลี่ย:0.60 มิลลิเมตร 0.60 มิลลิเมตร ความหนาขั้นต่ําในจุดใด:0.42 มิลลิเมตร 0.42 มิลลิเมตร โรคเกินแรง:7.20±0.25 มิลลิเมตร
สายไฟฟ้า	เติม:สายพีพีเสริม วัสดุผ้าอเนกประสงค์ ((≥ 25% ผสมผสาน) การประกอบ:2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0.75mm2
ชุด	วัสดุTPU ขนาดความหนาเฉลี่ย:2.80 มิลลิเมตร ความหนาขั้นต่ําในจุดใด:2.28 มิลลิเมตร โรคเกินแรง:38.00+0.6/-1.00 มิลลิเมตร

คุณลักษณะการทํางาน

ลักษณะไฟฟ้า

คุณสมบัติทางกายภาพ

ความดันเฉพาะ:DC 1000V
อุณหภูมิชื่อ:
- ชุด: -40 ~ 90oC
- การกันความร้อน: -40 ~ 125oC
ความต้านทานสูงสุดของตัวนํา ((20oC):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
การกันความแรงกดดันทน ((Core A & B,10m):
AC 2.5kV/5นาที,กระแสรั่ว ≤5mA
สายไฟที่ครบถ้วน ความดันทน ((Core A ถึง A & B,10m):
AC 3.5kV/15min,กระแสรั่ว ≤5mA
ขั้นต่ํา ความต้านทานการปิด ((20oC, หลัก A ถึง A & B):500MΩ.km

ความแข็งแรงในการดึง:≥20MPa
ความยาว:≥ 300%
อายุ:110±1 °C × 168 ชั่วโมง
เปอร์เซ็นต์ของความแข็งแรงในการดึงเดิม:≤ ± 30%
เปอร์เซ็นต์ของความยาวเดิม:≤ ± 30%
การทดสอบความดันในอุณหภูมิสูง≤ 50%
การทดสอบการกระแทกด้วยความร้อน:ไม่มีรอยแตก
การทดสอบความเข้ากันได้:GB/T 33594
การทดสอบไฟ:GB/T 18380.12-2008
การทดสอบความแข็งแรงทางอากาศแบบเทียม:GB/T 33594
การทดสอบแรงกระแทกในอุณหภูมิต่ํา:-40oC x 16H ไม่มีรอยแตก
กรดความเครียดทางเคมี:โซลูชั่นเกลือของ N-Oxal-acid, โซลูชั่นของ N-sodium hydroxide:GB/T 33594
การเคลื่อนย้ายของรถยนต์ความต้องการและวิธีการทดสอบควรสอดคล้องกับ GB/T 20234.1-2015 7.21
ขั้นต่ํารัศมีโค้ง:6*OD
ความต้านทานต่อการบด:≥2000 ครั้ง
ความทนทานต่อสารเคมี:GB/T 33594
การทดสอบความต้านทานต่อการบดGB/T 33594
กว้างรอบตัวทดสอบ:GB/T 33594

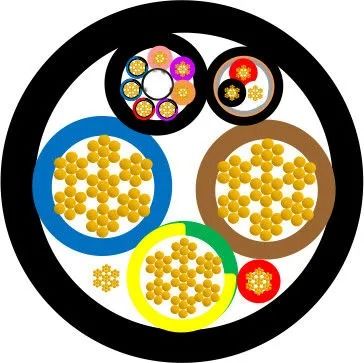

1000V HV High Voltage EV Power Charger Multicore DC Electric Wire Cable technical diagram

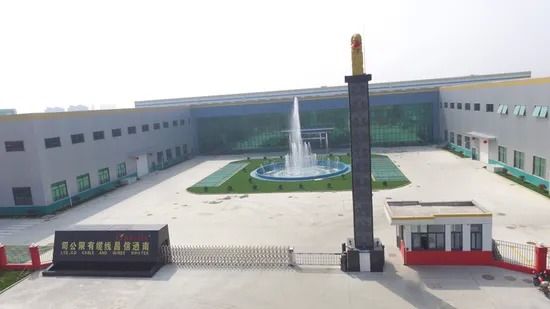

โปรไฟล์บริษัท

สร้างขึ้นในปี 2004 ด้วยการลงทุนทุน 9 ล้านดอลลาร์ สถานที่ผลิตสํานักงานใหญ่ของเราใน Kunshan ครอบคลุม 14,980 ตารางเมตร

ในปี 2020 เราได้ก่อตั้งโรงงานในนานตอง ด้วยการลงทุนทุน 100 ล้านยูนบาท ซึ่งครอบคลุมพื้นที่ 34,000 ตารางเมตร

ด้วยการรับรองระบบ ISO9001, ISO14001, IATF16949, ISO13485, ผลิตภัณฑ์ทั้งหมดของเราผ่านการรับรองความปลอดภัย CCC, UL, CUL, CE, CSA, ETLเราทํางานกับลูกค้าทั่วโลกในสาขาต่างๆ ผ่านระบบการขายที่พัฒนาได้อย่างดี, นวัตกรรมและการคุ้มครองสิ่งแวดล้อม
